一、給料機構造

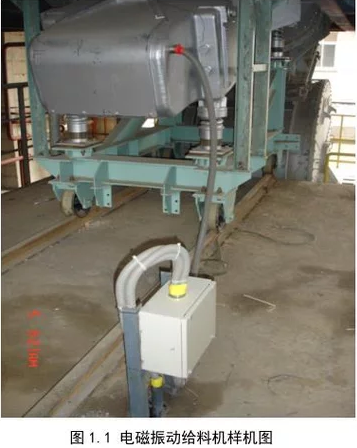

電磁振動給料機一般由四個主要部分組成：料槽、支架小車，電磁激振器及控制系統。其具體結構見圖1.1

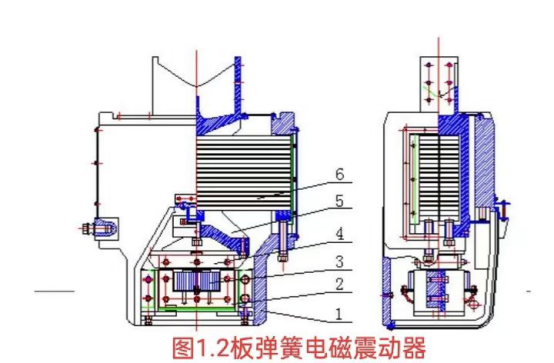

由于給料機是一個中間環節的輸送設備，其料槽的形狀結構尺寸基本已經確定，所以不必再設計料槽的具體尺寸。激振器是使槽體產生振動的能源部件。所以它也是本次設計的核心部分。以板彈簧電磁振動給料機為例，主要由下列幾個部分組成，見圖1.2

1-殼體2-鐵芯3-線圈4-銜鐵 5-聯接叉 6-板彈簧

1. 聯接叉:聯接叉是一鑄鐵件，它與槽體剛性連接在一起，通過它將激振力傳給槽體。

2. 銜鐵:銜鐵由0.23~0.50 毫米的一字形硅鋼片迭裝而成，用螺栓固定在聯接叉上，和鐵芯保持一定間隙。

3.板彈簧組:振動器板彈簧為儲能機構，它一般由60Si,Mn或 60Si,A 制成。彈簧板中部用一螺栓夾在聯接叉中，兩端各用一螺栓夾在機殼上，構成機器的彈性系統。它聯接前質量和后質量，形成雙質點振動系統。板彈簧是機器的重要工作零件，其材料的質量的好壞，直接影響給料機的工作性能。板彈簧電磁振動給料機，通常利用加或減少板彈簧片數的方法，調整機器的工作點(即頻率比)。

4.鐵芯和線圈:鐵芯用 0.23~0.50 毫米“山”形硅鋼片迭裝而成，用螺栓固定在振動殼體上，鐵芯上套有線圈，當電流通過時就產生磁場。

5.激振器殼體:殼體用鑄鐵鑄造，作為固定彈簧組和鐵芯用，亦作為平衡質量用，所以其質量應滿足設計要求。為了防止將振動傳給地基或建筑物，將激振器殼體支撐于剛度不大的隔振彈簧上。

二、振動給料機工作原理

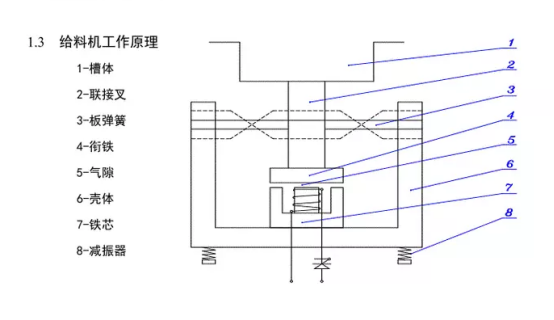

如圖1.3 所示，由槽體、聯接叉、銜鐵、工作彈簧的一部分以及約占槽體容積10~20%的物料等共同構成質量m₁:由激振器殼體、鐵芯、線圈及工作彈簧的另一部分等構成質量m₂,。質量m₁,和質量m₂,用板彈簧連接在一起，形成一個雙質點定向振動的彈性系統。根據機械振動諧振原理,將電磁振動給料機的固有頻率w₀,調諧到與電磁激振頻率w相近、使其比值z=w/w₀=0.85~0.95,機器便在低臨界共振狀態下工作。因此電振機具有工作平穩，消耗功率小的特點。

激振器電磁線圈的電流一般是經過單相半波整流的。未整流時電流的電壓為正弦曲線，見圖1.4a，當半波整流后，在正半周內有電壓(圖1.46)加在電磁線圈上，因而電磁線圈就有電流通過，在銜鐵和鐵芯之間便產生一對大小相等的脈沖電力，見圖1.4c，互相吸引。這時槽體向后運動，激振器的主彈簧發生變形，儲存了一定的勢能。在負半周，線圈中無電流通過，電磁力消失，由于板彈簧儲存的勢能被釋放，銜鐵和鐵芯朝相反方向離開，槽體向前運動。這樣，電磁振動給料機就以交流電源的頻率，作每分鐘3000次往復振動。由于槽體的底平面與振動器的激振力作用線間有一定的夾角，當槽體振動加速度的垂直分量大于重力加速度時，槽中的物料被連續拋起，并按拋物線的軌跡向前進行跳躍運動。由于槽體振動的頻率很高，振幅很小，物料被拋起的高度也很小，所以只能看見物料在槽中向前流動。只有當單顆粒物料在槽中運動時，才能看見微小的跳躍運動。
